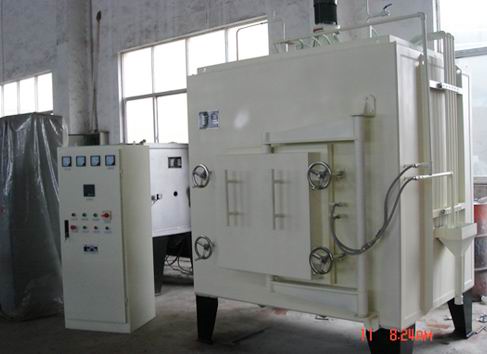

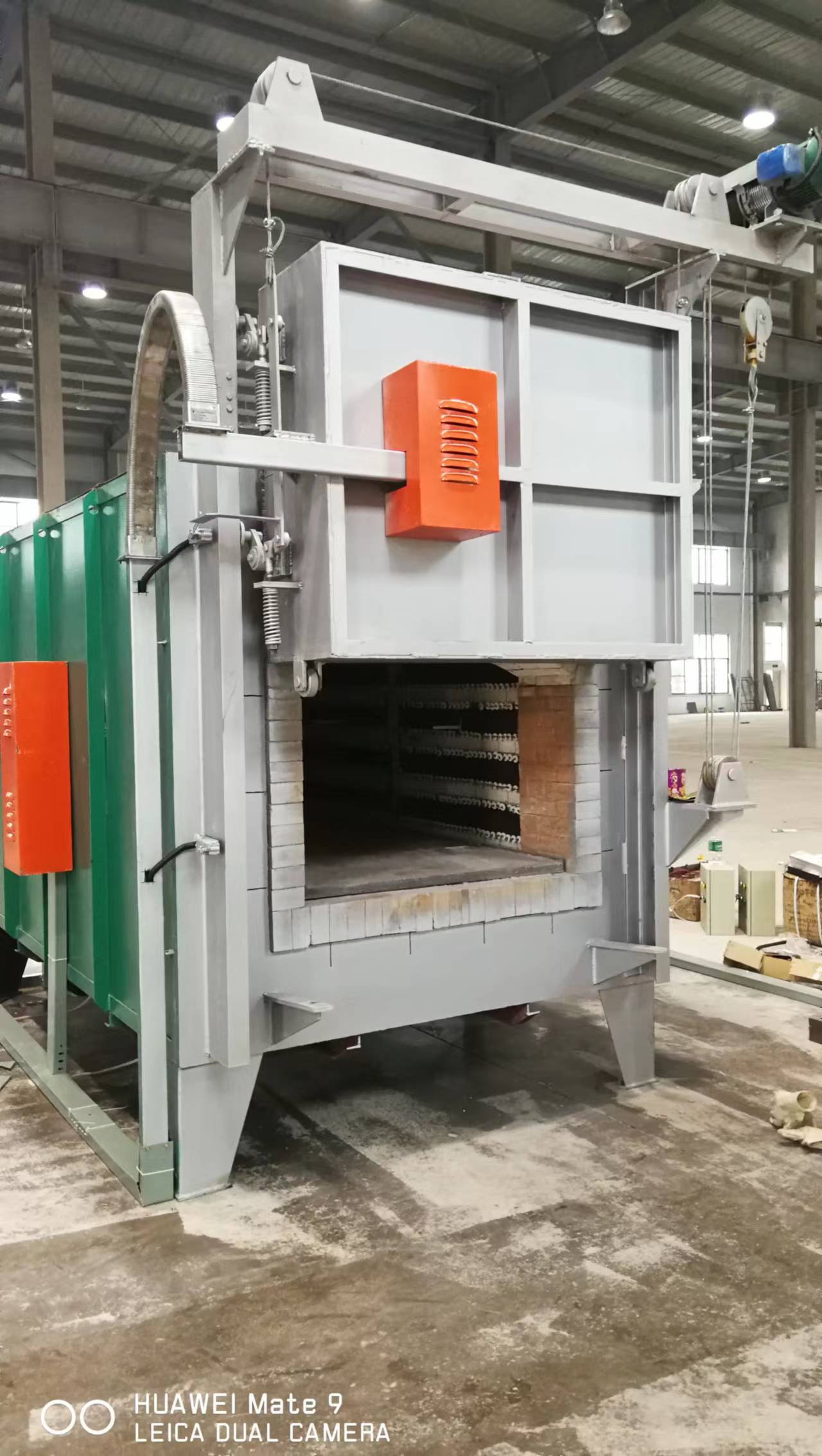

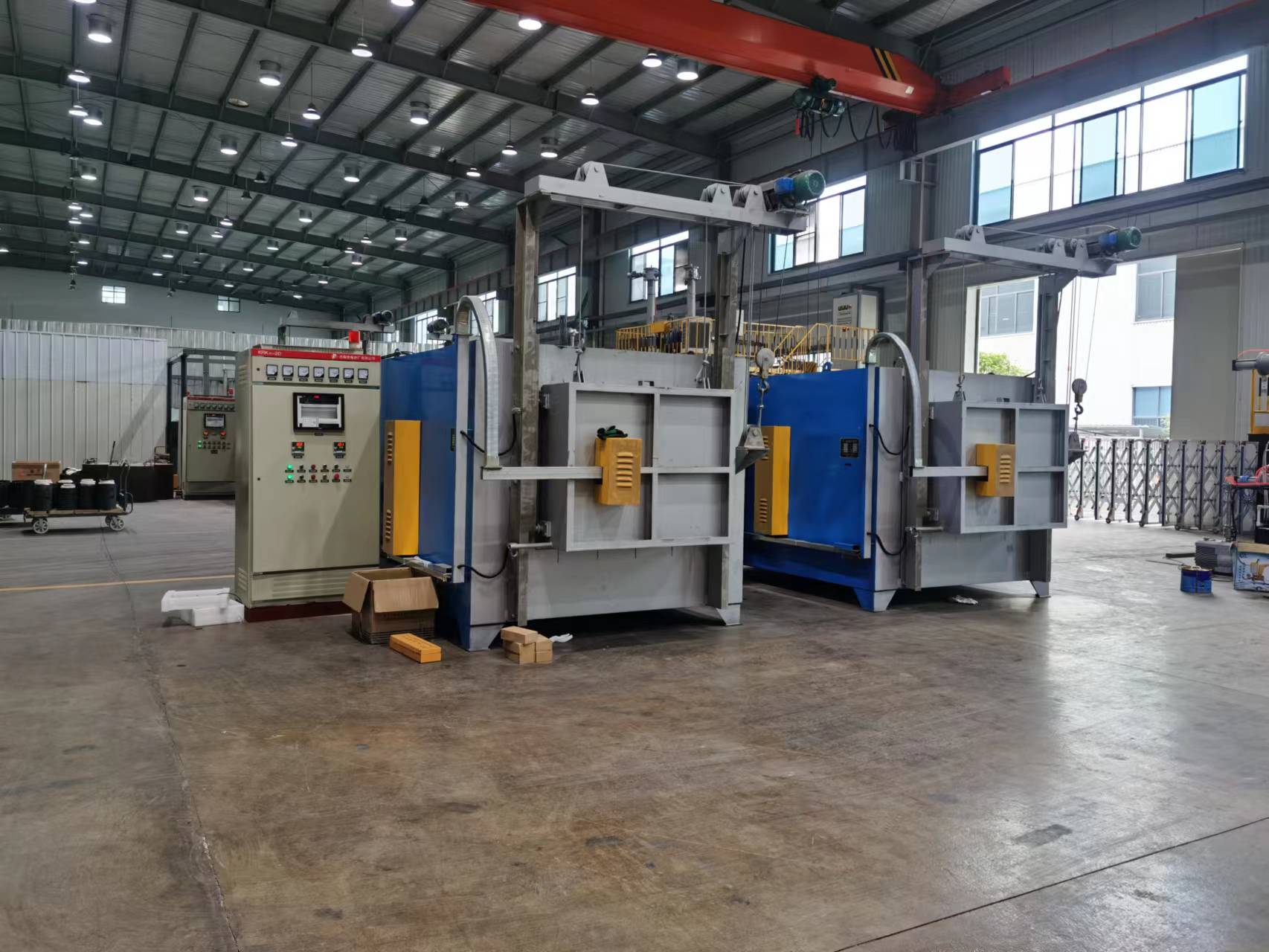

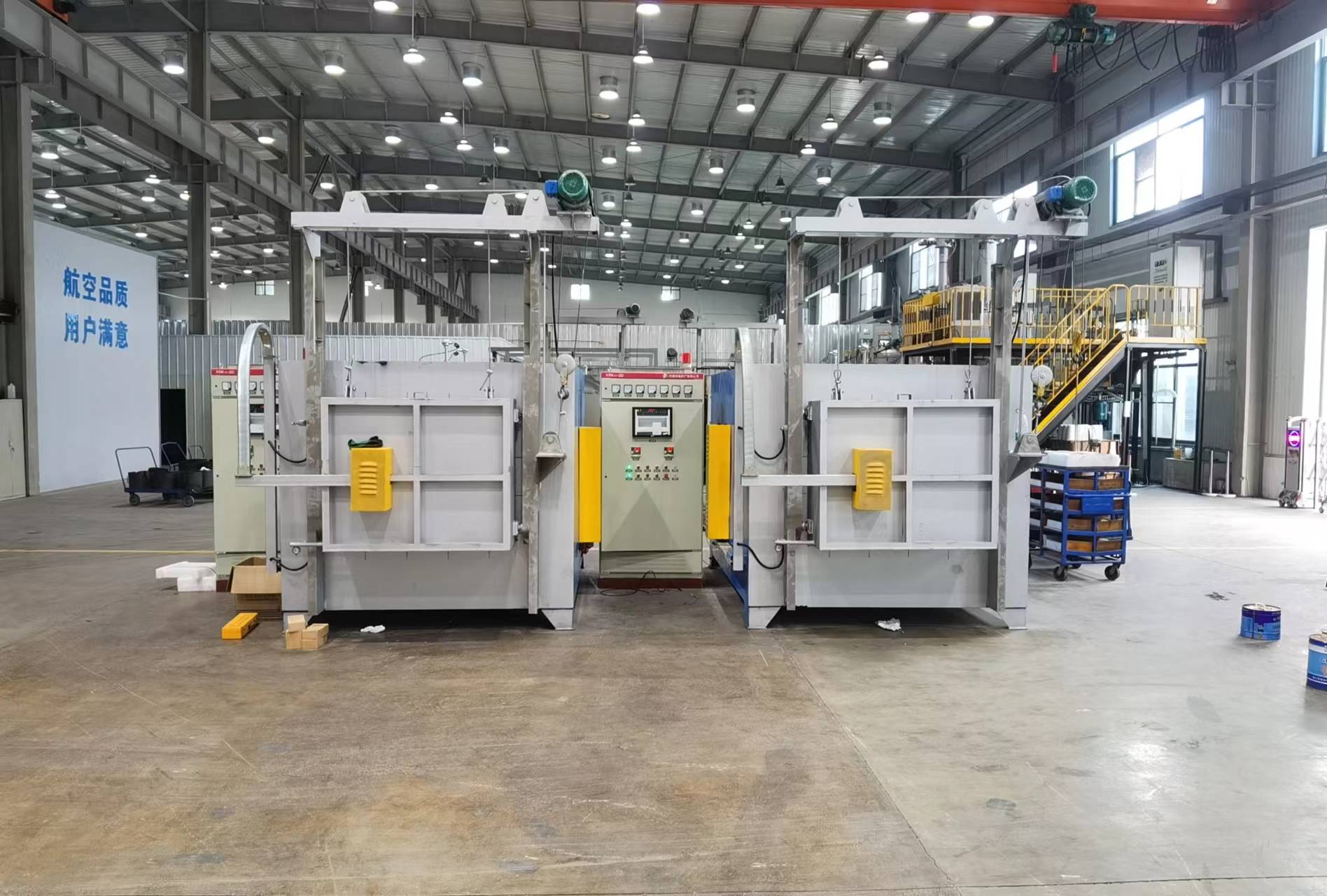

高温精密箱式炉

一、设备概况

1.1 设备名称：高温（高精度）箱式炉

1.2 设备炉型：箱式

1.3 加热方式：电加热

1.2 设备用途：主要用于专项工件高温正火、淬火热处理

1.3自然条件：符合当地的自然条件

1.4设备供电系统：主电源条件：频率：50HZ±1HZ

                             低压：AC380/220V+10%-﹣10%，3PTN-C-S

二、技术参数( technical parameters)

1．   额定功率： 45KW （可调)

2．   额定电压： 380V  3相  50Hz

3．   额定温度： 1200℃

4．   工作温度：600～1100℃。

5．   控温区数： 1区（控温）

6．   炉温均匀性：温度均匀性：±5℃（800℃-1100℃），立体9点测温，按HB5492在有效工作区内进行。

6.1  温度均匀性：±10℃（600℃-800℃），立体9点测温，按HB5492在有效工作区内进行。

7．   控温点的控制精度:  ≤1℃

8.控温方式：PID移相触发三相电力调整器控制，采用昆仑通泰触摸屏电TPC1570Gi， 西门子S7-200PLC控制＋欧陆3504型可编程智能仪控制，（工控触摸屏控制及智能仪表3216型声光超温报警，手动＋自动两种方式控制）

9.温度记录：欧陆6180A有纸记录仪记录温度

8．   炉膛有效工作区: ≥900mm×600mm×400mm（深×宽×高）

9．   升温速率可控：空炉由室温升至1200℃≤4h，升温过程自动控制。

10． 空炉升温时间：从室温到1200℃≤4小时

12. 炉外壁温升：≤50℃（不含炉门处）

13.  炉门升降电机：2kw

13.1 炉门升降速度：～6m/min

14．水冷式循环风机

14.1数量：1台

14.2 功率：2.2KW(变频控制)

14.3 风量：3300～4800m³/h

14.4 风压：570～370Pa

14.5 转速：1420r/min

15.环保要求：设备应符合JB8434、GB/T30822等环保标准。
